快速温变试验箱|快速温度循环试验箱|高低温快速变化试验箱|环境应力筛选试验(ESS)-易升仪器
ESS快速温度变化试验箱应力筛选是产品在设计强度极限下，运用温度加速技巧(在上、下限极值温度内进行循环时，产品产生交替膨胀和收缩)改变外在环境应力，使产品中产生热应力和应变，透过加速应力来使潜存于产品的瑕疵浮现[潜在零件材料瑕疵、制程瑕疵、工艺瑕疵]，以避免该产品于使用过程中，受到环境应力的考验时而导致失效，造成不必要的损失，对于提高产品出货良率与降低返修次数有显著的效果，另外应力筛本身是一种制程阶段的过程，而不是一种可靠度试验，所以应力筛选是100％对产品进行的程序。27L、50L、64L、80L、100L、150L、225L、288L、408L、512L、800L、1000L、1500L等容积型号
| 产品&规范 | 厂商名称 | 高温 | 低温 | 温变率 | 循环数 | 循环 时间 | 备注 |
|
MIL-STD-2164、GJB-1032-90 电子产品应力筛选 | 工作极限温度 | 工作极限温度 | 5℃/min | 10～12 | 3h20min | ||
|
MIL-344A-4-16 电子设备环境应力筛选 | 设备或系统 | 71℃ | -54℃ | 5℃/min | 10 | ||
|
MIL-2164A-19 电子设备环境应力筛选 | 工作极限温度 | 工作极限温度 | 10℃/min | 10 | 驻留时间为内部达到指定温度10℃时 | ||
|
NABMAT-9492 美军海军制造筛选 | 设备或系统 | 55℃ | -53℃ | 15℃/min | 10 | 驻留时间为内部达到指定温度5℃时 | |
|
GJB/Z34-5.1.6 电子产品定量环境应力筛选 | 组件 | 85℃ | -55℃ | 15℃/min | ≧25 | 达到温度稳定的时间 | |
|
GJB/Z34-5.1.6 电子产品定量环境应力筛选 | 设备或系统 | 70℃ | -55℃ | 5℃/min | ≧10 | 达到温度稳定的时间 | |
| 笔记型计算机 | 主机板厂商 | 85℃ | -40℃ | 15℃/min |

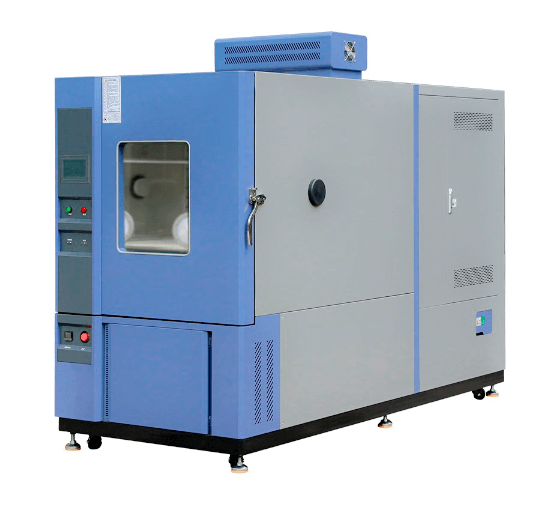

ESS环境应力筛选试验箱体采用数控机床加工成型，造型美观大方，并采用无反作用把手，操作简便。
箱体内胆采用进口高级不锈钢（SUS304）镜面板，箱体外胆采用A3钢板喷塑，增加了外观质感和洁净度。
补水箱置于控制箱体右下部，并有缺水自动保护，便利操作者补充水源。
大型观测视窗附照明灯保持箱内明亮，且利用发热体内嵌式钢化玻璃，随时清晰的观测箱内状况。
加湿系统管路与控制线路板分开，可避免因加湿管路漏水发生故障，提高安全性。
水路系统管路电路系统则采用门式开启，方便维护和检修。
门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。
箱体左侧配直径25mm或50mm或100mm的测试孔，可供外接测试电源线或信号线使用。(孔径或孔数须增加定货时说明)。
机器底部采用高品质可固定式PU活动轮。
快速温度变化试验箱制冷系统
快速温度变化试验箱制冷系统及压缩机：为了保证试验箱降温速率和低温度的要求，本试验箱采用一套德国比泽尔半封闭压缩机所组成的二元复叠式风冷制冷系统。复叠式制冷系统包含一个高温制冷循环和一个低温制冷循环，其连接容器为蒸发冷凝器，蒸发冷凝器是也到能量传递的作用，将工作室内热能通过两级制冷系统传递出去，实现隆温的目的。制冷系统的设计应用能量调节技术，一种行之有效的处理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用和故障率下降到较为经济的状态。
制冷剂：采用DUPONT公司R404（高温循环）、R23（低温循环）
辅助件：膨胀阀（丹麦丹佛斯），电磁阀（意大利CASTEL）；
过滤器（美国爱高）；油离器（台湾冠压）等制冷配件均采用进口件。
制冷工作原理
温度快速变化试验箱高低制冷循环均采用逆卡若循环，该循环由两个等温过程和两个绝热过程组成。其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换，将热量传给四周介质。后制冷剂经阀绝热膨胀做功，这时制冷剂温度降低。然后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。
GB/T 10592 -2008 高低温试验箱技术条件
GB/T 10586 -2006 湿热试验箱技术条件
GB/T 2423.1-2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.2-2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.3-2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验
GB/T 2423.4-2008 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h + 12h循环）
GB/T 2423.22-2008 电工电子产品环境试验 第2部分：试验方法试验N：温度变化
GB/T 5170.1-2008 电工电子产品环境试验设备检验方法 总则
GJB 150.3A-2009 军用装备实验室环境试验方法第3部分：高温试验
GJB 150.4A-2009 军用装备实验室环境试验方法第4部分：低温试验
GJB 150.9A-2009 军用装备实验室环境试验方法第9部分：湿热试验
| 技術參數(Specification table) | ||||||
| 型 號（model) | EESS-80 | EESS-150 | EESS-225 | EESS-408 | EESS-800 | EESS-1000 |
|
內部尺寸（W*H*D）mm (Internal Dim) | 400*500*400 | 500*600*500 | 500*750*600 | 600*850*800 | 1000*1000*800 | 1000*1000*1000 |
|
外部尺寸（W*H*D）mm (External Dim) | 600*1400*1100 | 700*1500*1200 | 700*1650*1300 | 800*1750*1500 | 1200*1900*1500 | 1200*1900*1700 |
| 容積/升(Capacity /L) | 80L | 150L | 225L | 408L | 800L | 1000L |
|
溫度範圍 Temperature Range | 0℃；-20℃；-40℃；-60℃；-70℃~100℃（+150℃） 温变速率℃/min： 1~25℃/min（可根据客户需求定制） | |||||
|
濕度範圍 Humidity Range | 20%~98%RH （可根據客戶要求定做/or according to the customer's requirement） | |||||
|
升溫速率（空載） Temperature Rising Rate | RT~100℃約30min | RT~100℃約30min | RT~100℃約30min | RT~100℃約30min | RT~100℃約30min | RT~100℃約30min |
|
降溫速率（空載） Temperature falling Rate | 20℃~0℃約20min | 20℃~-20℃約40min | 20℃~-40℃約60min | 20℃~-70℃約90min | ||
|
溫度分佈均勻度 Temperature uniformity℃ | ±2℃ | |||||
|
濕度分佈均勻度 Humidity uniformity℃ | ±3% | |||||
|
溫度波動度 Temperature fluctuation℃ | ±0.3℃ | |||||
|
濕度波動度 Humidity fluctuation℃ | ±2.5℃ | |||||
|
內部材質 Internal material | SUS-304#不銹鋼( SUS304# ) | |||||
|
外部材質 External material | 耐磨烤漆塗裝（或SUS-304#不銹鋼）( SUS304# ) | |||||
|
冷凍系統 Cooling system | 單段式，複迭式壓縮機。( Single or dual cooling ) | |||||
|
冷卻方式 Cooling mode | 風冷式/水冷式( Air cooling ro water cooling ) | |||||
|
保溫材質 Insulation material | 岩棉及硬質PU發泡保溫( Fine glass fibre and polyurethane foam ) | |||||
|
加濕系統 Humidification system | 表面蒸發式( Surface evaporating system ) | |||||
|
供水系統 water supply | 內置型自動水回收迴圈裝置(Automatic water regulating and recoverable supply system) | |||||
|
保護裝置 Protector |
電路系統負載保護，壓縮機負載保護，控制系統負載保護，加濕系統負載保護，故障指示燈 Overheating prevention circuit-reaker,compressor overload protection ,control system overload perevention ,humidity system overheating,drying out prevention ,breakdown indicator light | |||||
| 溫濕度調節Temperature regulation mode | 平衡調溫調濕方式（unique balanced regulation） | |||||
|
加熱系統 Heheater | 不銹鋼散熱式加熱器 （SUS304# stainless steel heater） | |||||
|
除濕系統 Dehumidification system | 冷凍潛熱除濕方式/( dehumiditying method ） | |||||
|
電源 Power | AC220V/380v ±10%，1PH,50/60HZ | |||||
|
標準配置 Standard configuration |
多層強化玻璃窗口、標準測試孔一個，可調式隔層架兩塊，箱內照明，移動輪一組 vacuum glass inspection window.cable Port.control status indcator lights chamber lamp experiment separation shelves. | |||||
| 符合標準 | GB,ISO,ASTM,UL CEN------ | |||||
整机免费保修5年，终生维护，建立客户服务档案，定期回访，听取客户建议。
提供终身免费的和使用指导服务，我公司承诺对客户的，我方1小时内作出回应，需要派技术服务人员到现场解决的，我方承诺在8小时内派出人员（特殊情况除外如法定假日等）。
免费送货上门，在对该设备安装调试结束后，对相关技术人员做相应的基本操作培训。
操作培训：使需方相关人员熟练掌握设备操作全过程了解机器原理。
维修培训：使需方相关人员掌握机器工作原理，整机及配件构造、一般故障维修方法。
维护培训：使贵司相关人员了解机器工作原理，了解配件及整机的日常维护方法。
下列原因造成的损坏不属保修范围，但供方可以为需方提供有偿服务：
消耗品不在保修范围内，需方因使用、维护或保管不当造成损坏的。
未经需方认可擅自修改设备，因需方使用环境等不良因素而导致设备的侵蚀或耗损。
